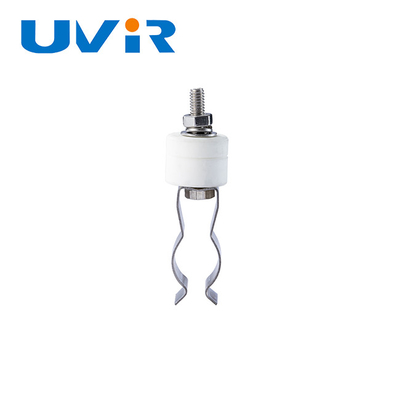

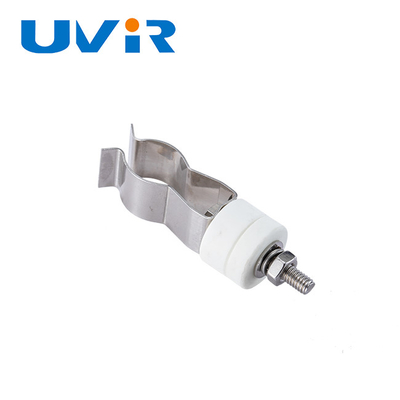

SC05 Seramik Alüminyum Orta Dalga İkiz Lambalar için IR Lamba Tutucu

• ISO9001'e göre sıkı kalite sistemi uygulayın
• Tüm ürünler teslimattan önce tek tek test edilir
• Zamanında teslimat: numuneler 5 iş günü içinde, toplu siparişler 25 gün içinde
• Güvenilir satış sonrası servis
• ODM ve OEM hizmetleri mevcuttur
• Düşük MOQ sınırlaması (100 adet)
• 24 saat içinde yanıt veren 7/24 müşteri desteği

İkiz Tüp Kesiti	a	b	c	d	e	M	UVIR NO.
	10	23	25	20	10	M5 x 20	GJ0002L
	15	33	30	25	15	M5 x 25	GJ0003L
	8	18	25	25	10	M5 x 20	GJ0001L

Kızılötesi ikiz tüplü yayıcı sadece yatay çalışma için uygundur. Dikey montaj pozisyonları için özel IR yayıcılar özel olarak üretilir ve bu şekilde işaretlenir.

IR yayıcılarımızı kurmak için genellikle bir montaj ve bir yaylı kelepçe ve gerekirse HNI tarafından üretilen bir veya birkaç merkezi destek kullanılmalıdır. IR ikiz tüplü yayıcı, sabit bir destek (çelik destek plakası: > 1,5 mm) konumunda sabitlenmelidir.

IR yayıcı(lar) aşağıdaki sırayla monte edilmelidir:

1. Destekteki (montaj plakası) yaylı kelepçe için Φ9,2 mm'lik montaj deliklerini L mesafesinde delin.
2. Yaylı kelepçeyi, montaj plakası üzerinde seramik rondelalarla yerine vidalayın.
3. IR yayıcıyı tutucu yaylı klipse bastırın. Yayıcı, ısıtılacak tüm yüzeye doğru işaret etmelidir. Altın reflektör destek plakasına doğru işaret etmelidir.
4. Kör somun üzerindeki tespit somunlarını sıkın.

Kurşun telin çekilmesi, pres contasında herhangi bir gerginliğe neden olmamalıdır. Kurşun telin bükülme yarıçapı: > 30 mm

Montaj boyutları:
L = Yayıcının toplam uzunluğu LG:2x35 mm (çift taraflı bağlantı) veya
L = Yayıcının toplam uzunluğu LG:35 mm -20 mm (tek taraflı bağlantı)

LG için aşağıdaki toplam yayıcı uzunlukları aşılırsa, merkezi bir destek gereklidir:
Tüp boyutları:23 x 11, LG >1 500 mm ve tüp boyutları 34x14, LG > 2000 mm

Kurulumdan sonra, IR yayıcının kuvars cam tüpü altın kaplama olmayan tarafta temizlenmelidir. Bu amaçla, teslimatımıza dahil olan temizleme bezini veya metile alkole (örneğin ovma alkolü) batırılmış temiz bir keten bezi (tekstil bitirme maddeleri olmadan) kullanarak yüzeydeki herhangi bir kirliliği/kir veya parmak izlerini temizleyin.

Boyutlar, ayrıntılı özelliklerdeki özel ölçümlerle gösterilmiştir. Lütfen sipariş vermeden önce özellikleri kontrol edin. Ürünlerin boyutunun size uymadığını fark ederseniz, doğrudan bizimle iletişime geçebilirsiniz.
